Assemblin - Bästa val

Varmt välkommen till Styrgrossistens sida för Assemblin Bästa val!

Denna sida innehåller information om de Närvarodetektorer som vi har med i katalogen.
Alla produkter finns att beställa i Symbrio och har ni frågor om dem är det bara att höra av er någon av oss så hjälper vi till. Här hittar ni projekteringsvägledning, produktblad, manualer och  information om produkterna.


NÄRVAROSENSOR 12M / 16M

Vid montagehöjden 3m är detekteringsområdet 12m i diameter för modellerna BASIC, STANDARD, MULTISENSOR, SPACE. Dessa modeller installeras i miljöer som t.ex. Kontor, Parkeringshus, Hotellrum, Allmänutrymmen. För närvarodetektering i miljöer med hög takhöjd, såsom i Lagerlokaler eller i Idrottshallar, väljs med fördel modellen HIGH BAY. Vid 12m detekteringsområde övervakar sensorn rörelse inom en yta om ca 113kvm.


PROGRAMMERING

Modellerna BASIC, STANDARD, MULTISENSOR, SPACE och HIGH BAY är bestyckade med 5st individuella mjukvarukanaler. Konfigurering kan utföras för en mängd olika önskvärda och populära funktioner såsom 2-stegs släckfunktion, manuell tändning med automatiskt frånvaro m.m.


KNX NÄRVARODETEKTOR 12m / 16m VIT

KNX NÄRVARODETEKTOR 12m / 16m SVART

KNX NÄRVARODETEKTOR 24m / 40m

PRODUKTVÄLJARE

Använd tabellen för att hitta vilken produkt som passar det användningsområde du söker efter.

Artikelnummer PD00E00KNX PD00E01KNX PD00E02KNX PD00E03KNX PD00E09KNX PD00E20KNX PD00E21KNX
Fabrikat eelectron eelectron eelectron eelectron eelectron eelectron eelectron
Modellbenämning Basic Standard Multisensor Space sensor High bay Wide range Corridor
Inbyggda sensorer
Rörelse / Närvaro ✅ ✅ ✅ ✅ ✅ ✅ ✅
Ljus - ✅ ✅ ✅ ✅ ✅
Temperatur - - ✅ ✅ ✅ - -
Ljud - - ✅ ✅ ✅ - -
Luftfuktighet - - ✅ ✅ ✅ - -
Färg Vit

Svart

Valfri NCS Kulör		 Vit

Svart

Valfri NCS Kulör		 Vit

Svart

Valfri NCS Kulör		 Vit

Svart

Valfri NCS Kulör		 Vit

Svart

Valfri NCS Kulör		 Vit

Svart

Valfri NCS Kulör		 Vit

Svart

Valfri NCS Kulör
Mätområde
Sensorteknik IR IR IR IR IR IR IR
Detekteringsområde Cirkulärt Cirkulärt Cirkulärt Cirkulärt Cirkulärt Cirkulärt Rektangulärt
Detekteringsområde vid montagehöjd: 2,5m 10m 10m 10m 10m - 24m 40x5m
Detekteringsområde vid montagehöjd: 3m 12m 12m 12m 12m - - -
Detekteringsområde vid montagehöjd: 3,5m 13m 13m 13m 13m - - -
Detekteringsområde vid montagehöjd: 4m 14m 14m 14m 14m - - -
Detekteringsområde vid montagehöjd: 5m - - - - 6m - -
Detekteringsområde vid montagehöjd: 12m - - - - 14m - -
Detekteringsområde vid montagehöjd: 16m - - - - 19m - -
Mätområde - Temperatursensor (inbyggd) - - -5°C till +45°C -5°C till +45°C - - -
Mätområde - Temperatursensor (TS01A01ACC) -20°C till +100°C -20°C till +100°C -20°C till +100°C -20°C till +100°C -20°C till +100°C -20°C till +100°C -20°C till +100°C
Mätområde - Temperatursensor (TS01B01ACC) -50°C till +60°C -50°C till +60°C -50°C till +60°C -50°C till +60°C -50°C till +60°C -50°C till +60°C -50°C till +60°C
Mätområde - Fuktsensor - - 0-100% RH 0-100% RH - - -
Mätområde - Ljussensor - 50 - 20 000 lux 50 - 20 000 lux 50 - 20 000 lux 50 - 20 000 lux 50 - 20 000 lux 50 - 20 000 lux
Externa fysiska ingångar
CO2 - - ✅ ✅ - ✅ ✅
eCO2 - - ✅ ✅ - ✅ ✅
VOC - - ✅ ✅ - ✅ ✅
IAQ - - ✅ ✅ - ✅ ✅
Tryckknapp (Potentialfriaingångar) ✅ ✅ ✅ ✅ ✅ ✅ ✅
Temperaturprob ✅ ✅ ✅ ✅ ✅ ✅ ✅
Analoga ingångar ✅ ✅ ✅ ✅ ✅ ✅ ✅
Digitala ingångar ✅ ✅ ✅ ✅ ✅ ✅ ✅
Maximal kabellängd för ingångar 30m 30m 30m 30m 30m 30m 30m
Mjuvarufunktioner
2-stegs släckfunktion ✅ ✅ ✅ ✅ ✅ ✅ ✅
Spärrfunktion / Låssfunktion ✅ ✅ ✅ ✅ ✅ ✅ ✅
Logikfunktion 12st 12st 12st 12st 12st 12st 12st
Konstantljusregulator - ✅ ✅ ✅ ✅ ✅ ✅
Termostatfunktion ✅ ✅ ✅ ✅ ✅ ✅ ✅
Hygrostatfunktion - - ✅ ✅ ✅ - -
Dagsljusstyrning (Human centric Lighting) ✅ ✅ ✅ ✅ ✅ - -
Virtuell kortläsare för Hotell ✅ ✅ ✅ ✅ ✅ ✅ ✅
Daggpunktsberäkning ✅ ✅ ✅ ✅ ✅ ✅ ✅
Ljudintensitetsfunktion - - ✅ ✅ - - -
Installation
Montageplats Tak Tak Tak Tak Tak Tak Tak
Infälld i undertaksplatta ✅ ✅ ✅ ✅ ✅ ✅ ✅
Infälld i apparatddosa ✅ ✅ ✅ ✅ ✅ ✅ ✅
Utanpåliggande dosa ✅ ✅ ✅ ✅ ✅ ✅ ✅
Håltagningsmått 50-60mm 50-60mm 50-60mm 50-60mm 50-60mm 68mm 68mm
Omgivande luftfuktighet max 90% max 90% max 90% max 90% max 90% max 90% max 90%
Teknisk data
KNX Medium TP TP TP TP TP TP TP
Strömförbrukning 10mA 10mA 10mA 10mA 10mA 10mA 10mA
Yttermått 81mm 81mm 81mm 81mm 81mm 105mm 105mm
Inbyggnadsdjup 37mm 37mm 37mm 37mm 37mm 22mm 22mm
Position på programmeringsknapp Framsida Framsida Framsida Framsida Framsida Framsida Framsida
Tillverkare eelectron eelectron eelectron eelectron eelectron eelectron eelectron
Miljöcertifieringar
Byggvarubedömning Godkänd Godkänd Godkänd Godkänd Godkänd - -
Installationsmiljö
Inomhus ✅ ✅ ✅ ✅ ✅ ✅ ✅
Utomhus - - - - - - -
IP-klass IP20 IP20 IP20 IP20 IP20 IP20
IP54 (med utbyggnadsram)		 IP20
IP54 (med utbyggnadsram)
Användningsområde
Korridor ✅ ✅ ✅ ✅ - ✅ ✅
Kontorsrum ✅ ✅ ✅ ✅ - ✅ -
Klassrum ✅ ✅ ✅ ✅ - ✅ -
Bostad ✅ ✅ ✅ ✅ - ✅ -
Butik ✅ ✅ ✅ ✅ - ✅ -
Sjukhus ✅ ✅ ✅ ✅ - ✅ -
Vårdboende ✅ ✅ ✅ ✅ - ✅ -
Hotell ✅ ✅ ✅ ✅ - ✅ -
Konferensrum ✅ ✅ ✅ ✅ - ✅ -
Lagerlokal (Höglager) - - - - ✅ -
Lagergång (Höglager) - - - - ✅ -
Garage ✅ ✅ ✅ ✅ - ✅ ✅

VAD ÄR EN PLUGIN-SENSOR?

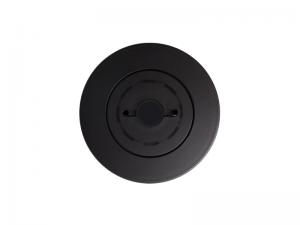

Eelectrons KNX närvarodetektorer innehåller produkter av olika modeller med liknande utseende men med olika funktionalitet. I modellerna MULTISENSOR, SPACE, WIDE RANGE  24m och KORRIDOR 40m finns möjligheten att koppla till en extern ”Plugin-sensor” för mätning av luftkvalitét. De finns i två olika utföranden; Co2-mätning eller Co2 och VOC. Plugin-enheterna behöver inte adresseras. Aktivering av dess funktioner görs i mjukvaran ETS i den sensorn där enheten är inkopplad i. Inkopplingsanvisningar finns i databladet. En av fördelarna med Plugin-sensorer är att man kan mäta luftkvalitét på en annan montageposition i ett rum än där närvarodetektorn är monterad.

NERLADDNINGAR

TILLBEHÖR / PLUG-IN-SENSORER

PRODUKTBLAD

Närvarodetektor 12m - Basic, Standard, Multisensor, Space sensor, High bay

Närvarodetektor 24m - Wide range
Närvarodetektor 40m - Korridor

Plugin-sensor

TEKNISK MANUAL (ETS)

Närvarodetektor 12m - Basic, Standard, Multisensor, Space sensor, High bay

Närvarodetektor 24m - Wide range
Närvarodetektor 40m - Korridor

KNX PROJEKTFIL (ETS)

Närvarodetektor 12m - Basic, Standard, Multisensor, Space sensor, High bay)

PROJEKTERINGSEXEMPEL

Exempelrum med 1st takmonterad närvarodetektor och 1st kronströmställare med återfjädrande vippor som är kopplad till närvarodetektorns tryckknappsingångar.

Projekteringsanvisningar för eelectron KNX Närvarodetektor

Ladda gärna ner någon av de färdigkonfigurerade projektfilerna med förinställd programmering.

Projektfil (ETS) för Projekteringsanvisning

Projektfil (ETS) med flera olika programmeringsexempel

  • E1: Tänd från Knapp - Släck AUTOMATISKT via sensor
  • E2: Tänd AUTOMATISKT via sensor - Släck AUTOMATISKT via sensor
  • E3: Tänd AUTOMATISKT via sensor - Släck AUTOMATISKT via sensor - Manövrera belysning manuellt T/F och Dim via Tryckknapp
