KNX-produkter för alla typer av projekt

Styrgrossisten är elgrossisten som erbjuder ett brett lagerfört produktsortiment inom KNX. Närvarosensorer för kontor, korridorer och hotell. KNX DALI gateways för effektiva belysningsinstallationer och ett stort antal typer av aktorer för DIN-montage. Touchskärmar och visualisering för drift och övervakning.

Vi hjälper elinstallatörer, centralbyggare, elkonsulter och arkitekter med systemuppbyggnad och att välja rätt produkter för KNX-system i  villa, vindsvåning, lägenhet, kontor, sjukhus, hotell. Hos oss hittar du KNX-produkter för alla typer av projekt eller installationer samt information om hur KNX-system fungerar.

Hur fungerar ett KNX System?

KNX är ett driftsäkert trådbundet styrsystem där enheter kopplas samman via partvinnad Busskabel, med trådlösa enheter via RF eller med nätverkskabel via IP/Ethernet och därmed kommunicerar med varandra. Buss-systemet har hög flexibilitet och är en öppen kommunikationsstandard (EN 50090, ISO/IEC 14543) för byggnadsautomation inom kommersiella fastigheter och bostäder som möjliggör fabrikatsoberoende produktval. KNX-enheter kan hantera belysning, persienner, gardiner, markiser, elektriskt öppningsbara fönster, ventilation, klimatsystem, säkerhetssystem, energimätning, energioptimering, audio/video, vitvaror, larmövervakning, driftbild etc.

Systemet är utvecklat för en lång livslängd där du i en anläggning blandar fritt mellan produkter från olika fabrikat där alla kommunicerar obehindrat med varandra, oberoende av typ av leverantör då alla “talar samma språk”. Som Elkonsult kan du tryggt föreskriva tekniken och luta dig mot standarden. Du föreskriver produkter efter funktionalitet före fabrikat, vilket ofta minskar byggkostnaderna för anläggningen.

KNX-systemets uppbyggnad

KNX-system är uppbyggt av tre olika beståndsdelar:

1. Systemkomponenter

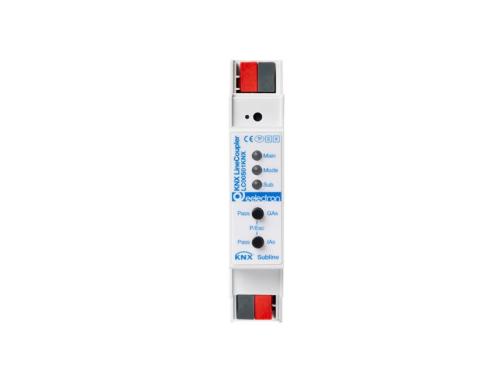

Enheter för att bygga upp grundstommen i ett KNX-system är t.ex. Spänningsförsörjning, Linjekopplare och Busskabel.

Det är rekommenderat att använda en KNX-certifierad buss-kabel med fyra tvinnade ledare där det Röd-Svarta kabelparet används för Dataöverföring och Strömförsörjning. Det Gul-Vita kabelparet kan t.ex. användas som extra strömförsörjning för apparater med hög strömförbrukning. KNX-buss är en SELV-spänning, vilket medför att buss-kabeln för samförläggas med 230/400 V kablage och det är tillåtet att förlägga buss-kabeln i samma rör som elledningar.

2. Sensorer

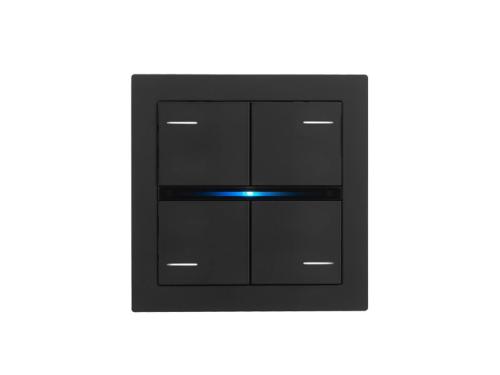

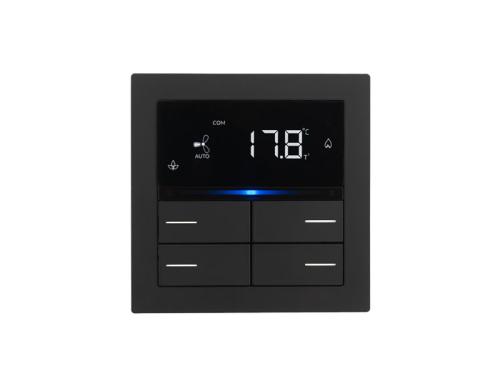

Enheter för att ta emot fysiska fenomen, händelser och signaler och omvandla dem till KNX-kommunikation som skickas i buss-kabeln till en eller flera mottagare/aktorer. T.ex Närvarodetektorer, Tryckknappar, Binäringångar, Tryckknappsgränssnitt, Klimatsensorer, Termostater, Vädersensorer, Ljussensorer. En sensor kan t.ex. mäta lufttemperatur, golvtemperatur, luftfuktighet, CO2, VOC.

3. Aktorer

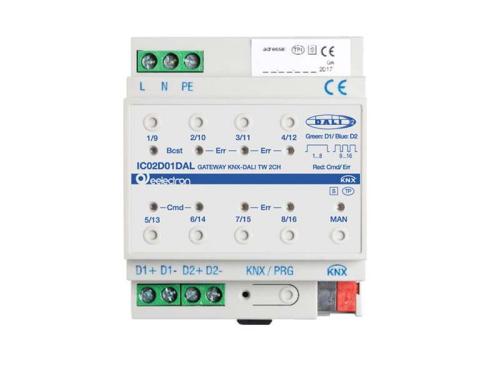

KNX-produkter som tar emot styrsignaler via buss-kabeln och utför de funktioner som Sensorerna har påkallat, benämns vanligtvis som Aktorer. Brytaktorer är reläenheter som styr laster På & Av. Dimmeraktorer finns i olika utföranden, t.ex. Fasdimmer, Analog dimmer (1-10V), DALI Broadcast-dimmer för dimring av DALI-drivdon utan adressering, Lågvoltsdimmer för LED-stripes i olika utföranden som:  enfärgade, tvåfärgade “Tunable White”, RGB eller RGBW. KNX/DALI-gateway med upp till 32 grupper för adresserbara DALI-drivdon. Jalusiaktorer används för att styra Markiser, Rullgardiner, Persienner och andra typer av Solskydd.

Programmering och installation av KNX System

Normalt görs all driftsättning och programmering i programvaran ETS. ETS är en PC-programvara, men det går även att använda Mac för att programmera ett KNX-system med ETS om du använder en Windows-emulator. Vissa produkter har ett “Plugin-program” som öppnas via ETS och kräver att en extern produktspecifik programvara finns installerad på datorn. KNX-produkter som inte programmeras via ETS kan t.ex. vara Webservrar, Touchskärmar, Gateways (DMX, BACnet, Modbus etc.). Programmering i ETS är snarare en typ av avancerad konfigurering än kodning.

Att ha god kännedom kring tekniska termer på engelska är en fördel, då det är det vanligaste språket som tillämpas i produkternas konfiguration och inställningsmenyer. Programmering som utförs i ETS sparas i en “projektfil” och är en säkerhetskopia av systemets inställningar. Varje enskild produkt i systemet innehåller enbart sin egen konfiguration, men projektfilen innehåller alla produkternas konfigurationer och utgör en värdehandling som ska sparas på ett tryggt och säkert sätt.

Filhantering och databas-säkerhetskopiering är generellt en sedvanlig process inom datoriserade programmerbara system. Installation av KNX-system är enkelt om du har en plan innan du börjar med projektet. Det är rekommenderat att du gör projektering av fastighetens tekniska installationer, precis som vid en vanlig elinstallation.

När du projekterar ett KNX-system gör du en bedömning av vilka styrkomponenter och lösningar du önskar att använda sig av. Först tar du reda på vad du ska styra, t.ex. markiser, rullgardiner, spotlights med DALI-drivdon. Därefter kan du välja styrkomponenter som passar för det specifika ändamålet. Om du arbetar standardiserat, metodiskt och strukturerat, kan du innan projektering och installation avgöra vilka komponenter du behöver för exempelvis ett KNX-system i en villa eller bostad.

Fördelar med KNX

  • KNX är en öppen och leverantörsoberoende standard.
  • Det finns ett stort antal certifierade KNX partners som installerar och programmerar KNX-system.
  • Produkter från olika leverantörer fungerar tillsammans och kommunicerar med samma språk.
  • Du kan fritt välja mellan produkter till din installation från över 500 olika fabrikat.
  • Programmering och driftsättning görs i standardiserad mjukvara, ETS.
  • Många produkttillverkare innebär innovation inom produktutvecklingsområdet.
  • Hög flexibilitet och enkel installation.
  • Integrering av byggnadens alla system och funktioner.
  • Mycket hög driftsäkerhet.
  • Enkla och smarta lösningar för övervakning och larm.
  • Enkelt att projektera, lågt underhållsbehov.
  • Mycket stort produktutbud -över 500 tillverkare.
  • Brett produktutbud i varierande utformning.
  • Enkelt att utöka installationen och komplettera med funktioner i framtiden.
  • Används för energieffektiva funktioner.
  • Visualisering och styrning av funktioner från datorer, smartphones och läsplattor.
  • Komfortfunktioner som: belysningsscenarier, automatikfunktioner för solavskärmning, värme och ventilation m m.
  • Möjlighet att förändra funktioner utan att fysiskt ändra i installationer, vilket skapar en stor flexibilitet.
  • Enkelt att samverka mellan olika tekniska funktioner i fastigheten.
  • Energieffektiva funktioner genom behovsstyrningar.
  • Information transporteras via en busskabel, vilket minimerar kabeldragning och gör installationen kostnadseffektiv.
